Como fornecedor de salas blindadas de RF, sou frequentemente questionado sobre os padrões para esses gabinetes especializados. As salas blindadas de RF são cruciais em vários setores, desde telecomunicações até pesquisa científica, onde protegem equipamentos sensíveis contra interferência eletromagnética (EMI) e evitam o vazamento de sinais de RF. Então, quais são exatamente os padrões para uma sala blindada de RF? Vamos mergulhar.
Eficácia da Blindagem
Um dos padrões mais importantes para uma sala blindada de RF é a sua eficácia de blindagem (SE). SE mede quão bem a sala pode bloquear a radiação eletromagnética. Geralmente é expresso em decibéis (dB) e quanto maior o número, melhor será a blindagem. Por exemplo, uma sala com SE de 100 dB pode bloquear 99,99999999% dos sinais de RF recebidos.

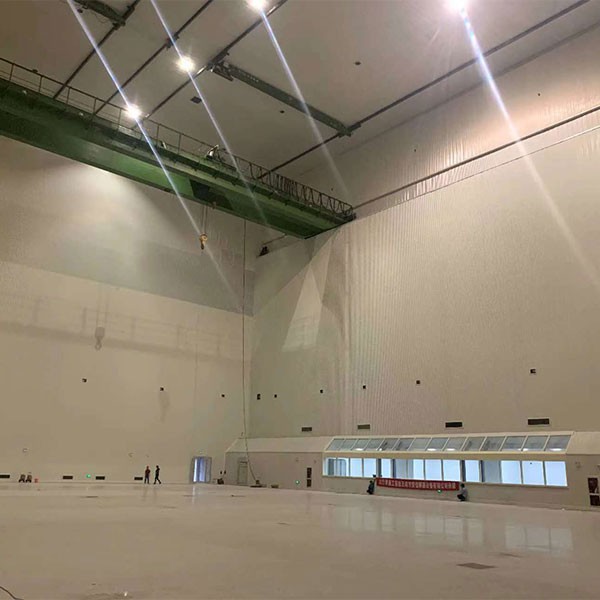

O SE necessário depende da aplicação específica. Em umLaboratório de Descarga Parcial, onde os pesquisadores precisam detectar descargas elétricas muito fracas, um SE alto de 120 dB ou mais pode ser necessário. Por outro lado, uma sala usada para testes gerais de EMI pode exigir apenas um SE de 60 a 80 dB.
Faixa de frequência
Outro padrão importante é a faixa de frequência na qual a sala fornece blindagem eficaz. Os sinais de RF podem abranger uma ampla faixa de frequências, de alguns quilohertz (kHz) a vários gigahertz (GHz). Uma boa sala com blindagem de RF deve ser capaz de fornecer blindagem consistente em toda a faixa de frequência relevante para sua aplicação.
Por exemplo, numa instalação de testes de telecomunicações, a sala pode necessitar de blindagem de frequências de 800 MHz a 2,5 GHz, que são normalmente utilizadas em redes móveis. Numa aplicação militar ou aeroespacial, a faixa de frequência pode ser muito mais ampla, de 10 kHz a 18 GHz ou até mais.
Materiais de Construção
Os materiais utilizados na construção de uma sala blindada de RF também desempenham um papel significativo no cumprimento dos padrões. Os materiais mais comuns incluem aço, cobre e alumínio. O aço é frequentemente usado por sua resistência e eficácia de blindagem relativamente alta, especialmente em frequências mais baixas. O cobre é um excelente condutor e fornece boa blindagem em frequências mais altas. O alumínio é leve e resistente à corrosão, o que o torna uma escolha popular para algumas aplicações.
As paredes, pisos e tetos da sala são normalmente feitos desses materiais e geralmente construídos em um design de múltiplas camadas para aumentar a blindagem. As costuras entre os painéis também são críticas, pois quaisquer lacunas ou furos podem permitir a entrada ou saída de sinais de RF. Juntas e vedações especializadas são usadas para garantir um ajuste perfeito e manter a integridade da blindagem.
Portas e janelas
Portas e janelas são potenciais pontos fracos em uma sala blindada de RF. Eles precisam ser projetados e instalados de forma a manter o mesmo nível de blindagem do resto da sala. As portas blindadas RF são geralmente feitas dos mesmos materiais das paredes e equipadas com juntas para vedar as bordas quando fechadas.
As janelas geralmente são feitas de vidro condutor ou uma combinação de vidro e malha de metal para fornecer acesso visual e, ao mesmo tempo, bloquear os sinais de RF. O design das portas e janelas também deve permitir fácil acesso e operação sem comprometer o desempenho da blindagem.
Ventilação e Penetrações Elétricas
A ventilação é necessária para manter um ambiente confortável dentro da sala protegida contra RF, mas também pode ser uma fonte de vazamento de RF. Filtros de ventilação blindados especializados em RF são usados para permitir a passagem do ar enquanto bloqueia os sinais de RF. Esses filtros são projetados para ter alto SE e são instalados nos dutos de ventilação.
As penetrações elétricas, como cabos de energia, cabos de dados e linhas de comunicação, também precisam ser devidamente blindadas. Filtros de alimentação são usados para garantir que apenas os sinais elétricos desejados passem, bloqueando qualquer interferência de RF indesejada.
Teste e Certificação
Depois que uma sala blindada de RF é construída, ela precisa ser testada para garantir que atenda aos padrões exigidos. As empresas de testes profissionais utilizam equipamentos especializados para medir a eficácia da blindagem da sala em diferentes frequências. Os resultados são comparados com os padrões especificados e, se a sala passar nos testes, ela poderá ser certificada.
A certificação é importante porque fornece garantia ao usuário final de que a sala terá o desempenho esperado. Alguns padrões de certificação comuns incluem MIL - STD - 188 - 125 para aplicações militares e IEC 61000 - 5 - 6 para aplicações industriais e comerciais.

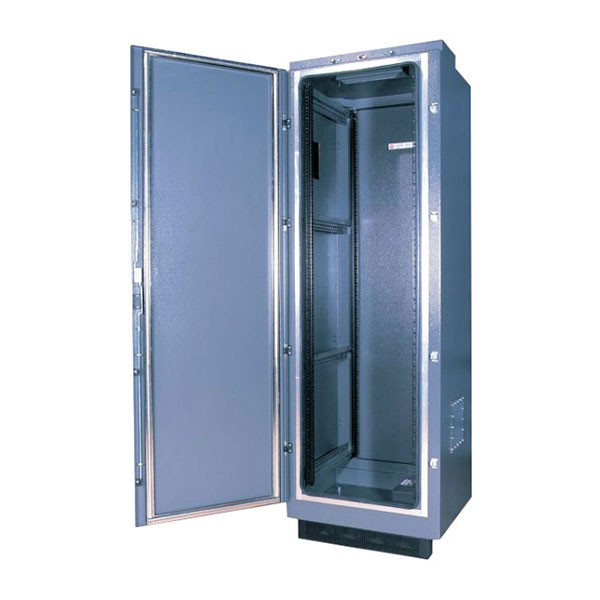

Gabinete de gaiola de Faraday e gabinete de blindagem EMI
Além de salas blindadas de RF de tamanho normal, também existemGabinete de gaiola de FaradayeGabinete de blindagem EMIopções disponíveis. Esses gabinetes menores são usados para testar componentes menores ou para proteger equipamentos sensíveis em um espaço mais limitado.
Os gabinetes de gaiola de Faraday são normalmente feitos de um material condutor, como malha de arame ou folha de metal, e são projetados para bloquear sinais de RF externos. Os gabinetes de blindagem EMI são mais sofisticados e geralmente possuem recursos como ventilação, distribuição de energia e portas de acesso. Eles são usados em diversos setores, incluindo fabricação de eletrônicos, testes de dispositivos médicos e laboratórios de pesquisa.
Por que escolher nossas salas blindadas de RF
Como fornecedor, entendemos a importância de atender a esses padrões. Nossas salas blindadas de RF são projetadas e construídas com tecnologia de ponta e materiais de alta qualidade. Trabalhamos em estreita colaboração com nossos clientes para entender suas necessidades específicas e fornecer soluções personalizadas.
Temos uma equipe de engenheiros experientes que podem garantir que a sala seja adequadamente projetada, instalada e testada. Nossos produtos são certificados para atender aos padrões relevantes da indústria, proporcionando a você a tranquilidade de saber que seu equipamento estará protegido contra EMI.
Se você está procurando uma sala blindada de RF, seja uma instalação de grande escala ou um gabinete menor, adoraríamos ouvir sua opinião. Podemos fornecer informações detalhadas sobre nossos produtos, responder a quaisquer perguntas que você possa ter e trabalhar com você para encontrar a melhor solução para suas necessidades. Contate-nos hoje para iniciar a conversa sobre seus requisitos de blindagem de RF.
Referências
- MIL - STD - 188 - 125, "Padrão de Interface para Compatibilidade Eletromagnética de Subsistemas e Sistemas com a Infraestrutura de Energia Elétrica"
- IEC 61000 - 5 - 6, "Compatibilidade eletromagnética (EMC) - Parte 5 - 6: Diretrizes de instalação e mitigação - Requisitos de eficácia de triagem para gabinetes de blindagem de RF ativos"
